电子接插件正位度检测系统

检测要求

同一个机台兼容检测弯头和直头位置度Fov=30mm

检测精度：0.04mm

整机CT：<1000ms

视觉部分CT要求：<100ms

产品大小： 30mm

关键技术

精度要求高，需要抓边的精度高

要求操作简单并维护方便

解决方案

利用1台 IS5605-11智能工业相机，30mm镜头，背光源

使用LineToLine形成一个定位的交点

使用FindMuliLine找到白到黑，黑到白的24对边

使用PairsToEdge形成12个边

使用端子中点与端子中点判断接插件的位置度

优势

使用我们的设备每个产品可以提升0.3S的效率，大大帮助客户提高了产能

设备精度及稳定性都大大优于对手，帮助客户生产效率提升

针对项目状况提供有效的培训，让客户更快掌握Insight的使用

提供持续的售后服务，当客户有问题时及时给予解决

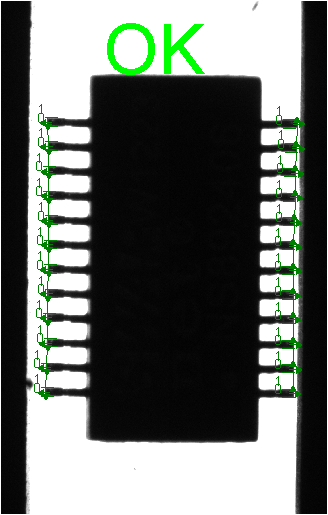

判定标准

以右上角塑胶产品的交点为原点，判定每一Pin的位置，要求+/-0.02  第1Pin  1.1 +/- 0.02…………第12 Pin  12.1+/- 0.02 右边第12Pin实际测量为12.15 故判定NG
